Boru sistemlerinin karmaşık dünyasında, doğru valfin seçilmesi verimlilik, güvenlik ve maliyet etkinliği için çok önemlidir. İki işyeri endüstriyel uygulamalara hükmediyor: kapı valfi ve bilyalı valf. Her ikisi de akışı durdurmanın veya izin vermenin temel amacına hizmet ederken, tasarımları, operasyonları ve ideal kullanım durumları önemli ölçüde farklıdır.
1. Tasarım ve Mekanizma: Çekirdek ayrım

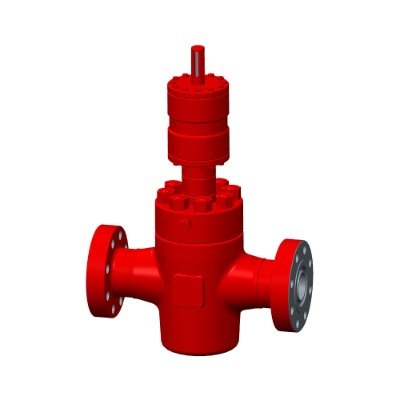

Kapı valfi: Bu valf basit bir doğrusal hareket prensibi üzerinde çalışır. Sağlam, kama şeklinde veya paralel yüzlü bir "kapı" akış yoluna dik olarak hareket eder. El çarkını çevirmek bu kapıyı sıvının yoluna veya dışına çıkarır. Tamamen açıldığında, kapı tamamen valf kaputuna geri çekilir ve basınç düşüşünü en aza indiren düz, tam bir açıklık sunar.
Bilyalı Valf: Adından da anlaşılacağı gibi, bu valf merkezinden bir delik (delik) olan küresel bir bilyalı kullanır. Bir kol veya dişli operatörü yoluyla topu 90 derece döndürmek, deliği akış için boru ile hizalar veya topun katı tarafını blok akışına dik olarak konumlandırır.
2. Fonksiyon: İzolasyon ve Kontrol (ve İzolasyon)
Kapı valfi: Öncelikle izolasyon için. Kapı vanaları tamamen açık veya tamamen kapalı olacak şekilde tasarlanmıştır. Yavaş çalışmaları su çekiçini en aza indirir. Kapı vanaları, özellikle viskoz sıvılar veya sürgülü kapının birikintilerden kesebileceği viskoz sıvılar veya bulamaçlarla açık ve pozitif kapanma olduğunda minimum basınç düşmesi gerektiren uygulamalarda mükemmeldir. Akışı kısmak veya düzenlemek için uygun değildirler. Kısmi açıklık, titreşime, kapı ve koltukların hızlı aşınmasına ve valf gövdesine potansiyel hasara neden olur.
Top valfi: Mükemmel izolasyon ve sınırlı kısma. Bilyalı vanalar, 90 derecelik basit bir dönüşle pozitif, kabarcık geçirmez kapanma sağlar, bu da onları hızlı izolasyon için ideal hale getirir. Tasarımları genellikle bir miktar kısma özelliği sağlar, ancak birincil işlevleri değildir ve zaman içinde yumuşak koltukların erozyonuna neden olabilir, özellikle yüksek hızlı akışlarla. Hem düşük hem de yüksek basınçlı uygulamalarda güvenilir sızdırmazlık sunarlar.
3. Operasyon ve hız
Kapı valfi: Yavaş çalışma. Bir kapı vanasını açmak veya kapatmak, el çarkının birden fazla dönüşünü gerektirir (genellikle birkaç devrim). Bu yavaş çalışma, su çekiçini önlemek için faydalıdır, ancak hızlı kapatma kritik olduğu yerlerde pratik değildir.
Bilyalı Valf: Hızlı Çalışma. Top valflerin çeyrek dönüş (90 derecelik) çalışması, son derece hızlı açma ve kapanmaya izin vererek acil durum kapatma uygulamaları için idealdir.
4. Akış özellikleri ve basınç düşüşü
Kapı valfi: minimal basınç düşüşü (tamamen açık olduğunda). Bir kapı valfinin tam delik tasarımı, tamamen geri çekildiğinde, akış yolunun neredeyse sınırsız olduğu ve çok düşük basınç kaybına yol açtığı anlamına gelir-enerji verimliliğinin kritik olduğu uzun boru hatlarında veya sistemlerde önemli bir avantaj.
Bilyalı Valf: Genellikle tam delik veya azaltılmış delik. Bilyalı vanalar "tam bağlantı noktası" (boru çapı boru kimliğine uyuyor) veya "azaltılmış bağlantı noktası" (boru kimliğinden daha küçük delik) olarak mevcuttur. Tam portlu bilyalı vanalar, bir kapı valfine benzer basınç düşüşü sunar. Azaltılmış port sürümleri daha yüksek basınç düşüşü getirir, ancak daha küçük ve daha ucuzdur.
5. Sızdırmazlık ve Bakım
Kapı valfi: Sızdırmazlık, kapının koltuklara karşı kama eylemine dayanır. Yeni olduğunda etkili olsa da, kayma hareketi zamanla aşınmaya yol açabilir ve contayı tehlikeye atar. Kök contayı yeniden paketlemek yaygın bakımdır. Yükselen kök tasarımları valf konumunun görsel bir göstergesini sağlar.
Bilyalı Valf: Sızdırmazlık, esnek (genellikle PTFE) koltuklara basarak topla elde edilir. Bu tasarım mükemmel, kabarcık geçirmez kapatma sağlar. Koltuklar, özellikle kısma için kullanılırsa giyebilir, ancak genellikle değiştirilebilir. Kök mühürleri de ara sıra bakım gerektirir.
6. Tipik Uygulamalar: Her biri parlıyor
Kapı Valfi:
Su Dağıtım Ağları (ana hatlar, pompa deşarjı)
Enerji santralleri (buhar servisi, besleme suyu)
Petrol ve Gaz (ham hatlarda izolasyon, viskoz sıvılar)
Bulamaç ve yüksek katlı uygulamalar
Tam delikli, düşük basınçlı düşüş gerektiren uygulamalar
Top Valf:
Hızlı kapatma gerektiren proses endüstrileri (kimyasal, petrokimya)
Yakıt gaz hatları
Enstrüman izolasyonu
Soğutma Su Sistemleri
HVAC'da Açık/Kapalı Görevleri
Kabarcık geçirmez sızdırmazlık gerektiren uygulamalar
Kapı valfi, özellikle zorlu sıvılarla, tamamen açık veya kapalı pozisyonlarda minimum akış kısıtlaması ve sağlam izolasyon gerektiren uygulamalar için vazgeçilmez kalır. Top vanalar, açık/kapama görevleri için benzersiz hız ve sızdırmazlık güvenilirliği sunar. Bu çekirdek farklılıkları anlama-lineer harekete karşı çeyrek dönüşü, tam delikli tasarıma karşı sızdırmazlık mekanizması ve bunların izolasyondaki hızlarına karşı güçlü yönleri-profesyonelleri optimal valfi seçme, 3333'ü sağlar.
