bir frak manifoldu basınçlı kırma sıvısını birden fazla pompa kamyonundan bir veya daha fazla kuyu başına aynı anda yönlendirmek, kontrol etmek ve dağıtmak için hidrolik kırma (kırma) operasyonlarında kullanılan yüksek basınçlı bir sıvı dağıtım sistemidir. Kısaca: olmadan frak manifoldu 10-40 adet yüksek basınçlı pompanın çıkışını, modern tamamlama operasyonlarının gerektirdiği basınç ve akış hızlarında tek bir kuyu deliğine koordine etmek fiziksel olarak imkansızdır. Tipik bir kırılma manifoldu 10.000-20.000 psi'lik çalışma basınçlarına ve dakikada 100 varili (bpm) aşan akış hızlarına dayanmalıdır; bu da onu herhangi bir kuyu sahasında mekanik açıdan en zorlu ekipmanlardan biri haline getirir. Bu makalede bunun nasıl yapılacağı açıklanmaktadır frak manifoldus çalışma, ana tasarım türleri, seçim kriterleri, operasyonel en iyi uygulamalar ve bu kritik ekipman kategorisini yeniden şekillendiren gelişen teknoloji.
Frac Manifoldu Nedir? Fonksiyon ve Temel Bileşenler
bir frak manifoldu hidrolik kırma yayılımının merkezi sıvı merkezi olarak işlev görür; birden fazla pompa ünitesinden gelen akışı toplar, izolasyon ve akış kontrol yeteneği sağlar ve kontrollü basınçta sıvıyı kuyu başındaki demir işlemeye iletir. Kavramsal olarak bir otoyol kavşağına benzer: yüksek hacimli trafiğin birden fazla şeridi (pompa kamyonları), tek bir hedefe (kuyu deliğine) giden kontrollü bir akış yolunda birleşir.
Birin temel işlevi kırılma manifoldu üç yönlüdür: sıvı dağıtımı, basınç dengeleme ve operasyonel esneklik. Manifold olmadan, 20 ayrı pompa kamyonunu doğrudan tek bir kuyu başına bağlamak, bakım için ayrı ayrı pompaları izole etmenin, işi durdurmadan kuyular arasında geçiş yapmanın veya pompa başlatma ve kapatmalarından kaynaklanan basınç dalgalanmalarını yönetmenin hiçbir yolu olmayan, yönetilemez bir yüksek basınçlı demir karmaşası gerektirir.
Frac Manifoldunun Temel Bileşenleri
- Başlık gövdesi (ana delik): İçinden tüm sıvının aktığı merkezi boru veya dövme gövde. birna delik çapları tipik olarak 4 inç ila 7 inç (nominal) arasında değişir ve duvar kalınlığı, çalışma basıncının 1,5 ila 2 katı patlama basınçlarına dayanacak şekilde tasarlanmıştır. Çoğu başlık gövdesi 4130 veya 4140 kromlu çelikten yapılmış olup, 100.000 psi'nin üzerinde dayanım elde etmek üzere ısıl işleme tabi tutulmuştur.
- Giriş bağlantıları (pompa tarafı): Pompa kamyonu boşaltma hatlarının bağlandığı ayrı yüksek basınç bağlantıları. Bir standart frak manifoldu 8-24 giriş portu vardır ve her biri ayrı pompa izolasyonu için bir tapa vanası veya sürgülü vana ile donatılmıştır. Bağlantı türleri çekiçli rakoru (Şek. 1502 veya 2002), flanşlı veya özel hızlı bağlantı sistemlerini içerir.
- Çıkış bağlantıları (kuyu tarafı): Demirin işlenmesine ve kuyu başına giden yüksek basınçlı çıkışlar. Çok kuyucuklu ped operasyonları, aşamalar arasında bağlantı kurmadan birden fazla kuyucuğun eş zamanlı veya sıralı olarak işlenmesini sağlamak için 2 ila 8 çıkış portlu manifoldlar kullanır.
- İzolasyon vanaları: Her bir giriş ve çıkış portundaki sürgülü vanalar veya plug vanalar, tüm pompayı kapatmadan herhangi bir pompanın veya kuyu bağlantısının ayrı ayrı izolasyonuna olanak tanır. Bu valfler tipik olarak hidrolik veya manuel olarak çalıştırılır ve tam manifold çalışma basıncına göre derecelendirilir.
- Basınç tahliye vanası (PRV): bir safety-critical component that automatically vents fluid if manifold pressure exceeds the maximum allowable working pressure (MAWP). PRVs are typically set at 105–110% of MAWP.
- Basınç göstergeleri ve enstrümantasyon portları: Birden fazla noktada gerçek zamanlı basınç izleme, akış kısıtlamalarının, valf sızıntılarının veya pompa anormalliklerinin erken tespitine olanak sağlar. Çağdaş frak manifoldus tedavi aracının veri toplama sistemine bağlı elektronik basınç dönüştürücülerini entegre edin.

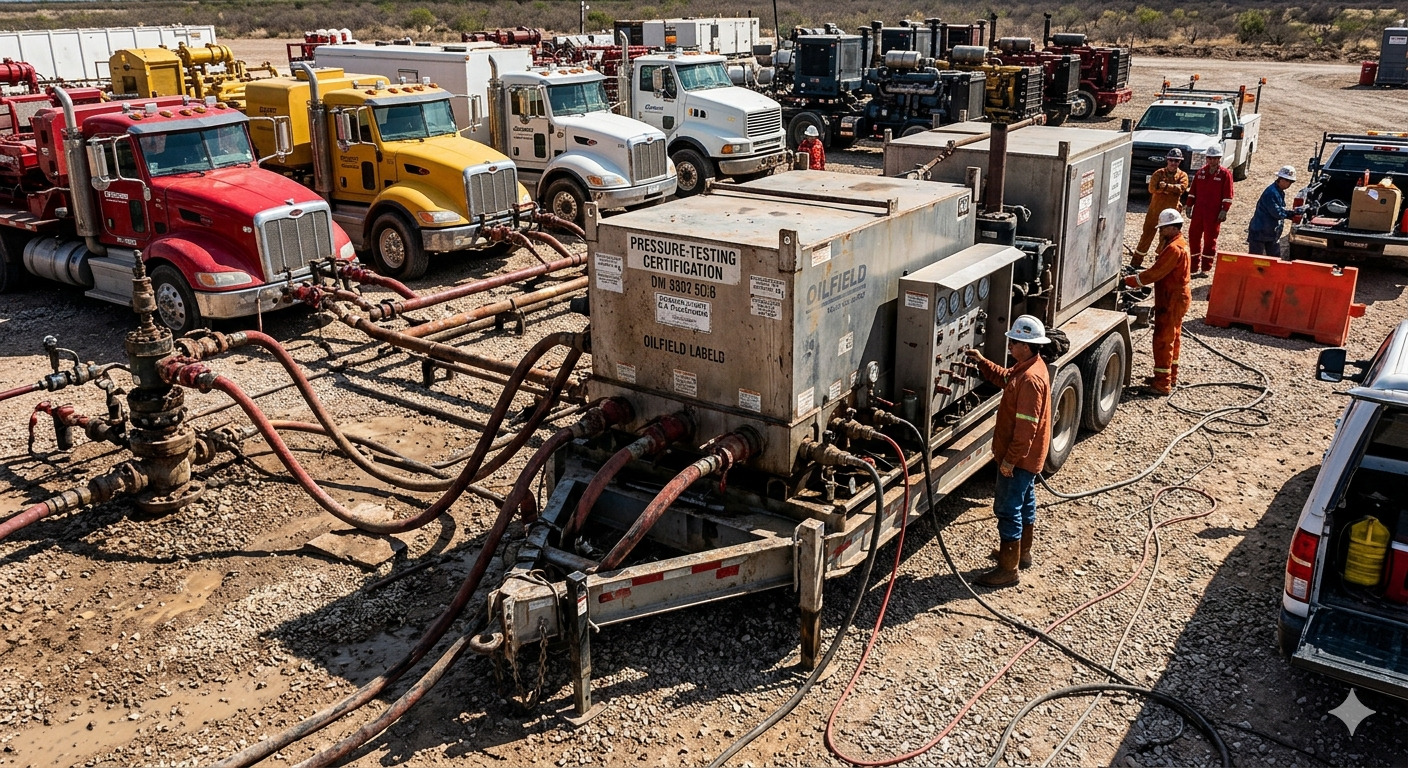

- Kızak / römork çerçevesi: Manifold düzeneği, nakliye ve hızlı kurulum için çelik bir kızak veya karayoluna uygun bir römork üzerine monte edilir. Römorka monteli üniteler standart bir frac ekibi tarafından 45-90 dakika içinde konumlandırılabilir ve bağlanabilir.
Frac Manifold Türleri: Geleneksel vs. Fermuar vs. Kombinasyon
frak manifoldu Pazar, basit tek kuyulu başlıklardan, bitişik kuyuların eşzamanlı olarak kırılmasını destekleyebilen karmaşık çok kuyulu sistemlere doğru gelişmiştir. Çağdaş operasyonlara üç temel konfigürasyon hakimdir:
| Parametre | Tek Kuyulu Manifold | Fermuar Manifoldu | Kombinasyon / Çok Kuyulu Manifold |
|---|---|---|---|
| Hizmet Verilen Kuyular | 1 | 2 (alternatif) | 2–8 |
| Tipik Giriş Portları | 8–16 | 16–24 | 20–40 |
| Tipik Çalışma Basıncı | 10.000–15.000 psi | 10.000–15.000 psi | 10.000–20.000 psi |
| Çalışma Modu | Sıralı aşamalar | birlternating between 2 wells | Eş zamanlı veya sıralı |
| Kurulum Süresi | 45–90 dakika | 2–4 saat | 4–8 saat |
| Pompa Kullanımı | ~%60–70 | ~%80–90 | ~%85–95 |
| Sermaye Maliyeti (göreceli) | Düşük (temel) | Orta (%40–80) | Yüksek (%100–200) |
| En İyi Uygulama | Tek kuyucuklu pedler, keşif amaçlı | 2 kuyulu pedler, ped delme | Çok kuyucuklu pedler, eşzamanlı kırılma |
Tablo 1: Üç birincil frak manifoldu konfigürasyonunun temel operasyonel ve ticari parametrelere göre karşılaştırılması. Fermuar ve birleşik manifoldlar, daha fazla karmaşıklık ve sermaye yatırımı pahasına önemli ölçüde daha yüksek pompa kullanımı sağlar.
Zipper Frac Manifold: How It Doubles Pump Efficiency
fermuar frak manifolduu son yirmi yılın frak manifoldu tasarımındaki en önemli operasyonel yeniliğidir. Fermuar konfigürasyonunda, iki bitişik kuyu deliği arasında tek bir pompa yayılımı dönüşümlü olarak gerçekleşir; kuyulardan biri kırılırken diğeri delinerek bir sonraki aşamaya hazırlanır. Bu, tek kuyulu operasyonlarda toplam tamamlanma süresinin %30-40'ını oluşturan aşamalar arasındaki üretken olmayan süreyi (NPT) ortadan kaldırır.
hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.
bir standard fermuar frak manifolduu izolasyon valfli bir çapraz bölümle bağlanan iki ayrı başlık gövdesinden oluşur ve iki valf açılıp kapatılarak tüm pompa yayılımının A Kuyusu'ndan B Kuyusu'na yönlendirilmesine olanak tanır - 60 saniyeden az süren bir anahtarlama işlemi.
Frac Manifold Basınç Değerleri: Doğru Sınıfın Seçilmesi
Basınç derecesi, bir cihaz seçerken güvenlik açısından en kritik özelliktir. frak manifoldu . Belirtilen basınç değerinin altında belirtilen değerler, ölümcül olabilen ve kuyu kontrol olaylarına yol açabilen ciddi manifold arızalarının başlıca nedenidir. Endüstri, API 6A ve API 16C ile uyumlu standartlaştırılmış bir basınç sınıfı sistemi kullanıyor:
| Basınç Sınıfı | Çalışma Basıncı (psi) | Test Basıncı (psi) | Tipik Uygulama | Ortak Oluşum |
|---|---|---|---|---|
| 10 bin | 10.000 | 15.000 | Geleneksel frac, sığ kuyular | Permiyen Havzası (bazı bölgeler) |
| 15 bin | 15.000 | 22.500 | Standart şeyl kırığı, tampon sondajı | Marcellus, Kartal Ford, Haynesville |
| 20 bin | 20.000 | 30.000 | Ultra-HPHT, derin kuyular | Derin Haynesville, KEPÇE/YIĞIN |
Tablo 2: İlgili test basınçları ve tipik oluşum uygulamalarıyla birlikte standart frak manifoldu basınç sınıfları. Tüm frak manifoldu basıncı içeren bileşenler, API 16C gereklilikleri uyarınca dağıtılmadan önce 1,5 kat çalışma basıncına kadar hidrostatik olarak test edilmelidir.
selection of a 15K versus 20K frak manifoldu bu sadece bir güvenlik marjı meselesi değildir; doğrudan maliyet etkileri de vardır. 20K dereceli bir manifold düzeneği, daha ağır dövme gövdeler, daha kalın duvarlar, daha yüksek teknik özelliklere sahip valfler ve gereken daha sıkı malzeme kalifikasyon testleri nedeniyle eşdeğer bir 15K üniteden %40-70 daha pahalı olabilir. Bununla birlikte, 18.000 psi arıtma basıncı gerektiren bir oluşumda 10K veya 15K'lik bir manifoldun kullanılması, kabul edilemez bir basınç sınırlama başarısızlığı riski yaratır.
Malzemeler ve Metalurji: Bir Frac Manifoldunun Yüksek Basınçlı Aşındırıcı Hizmetinde Hayatta Kalmasını Sağlayan Nedir?
Frac manifolduu Bileşenler benzersiz bir mekanik stres kombinasyonuyla karşı karşıyadır: her aşamada döngüsel yüksek basınç yüklemesi, yüksek hızlı propant yüklü sıvıdan kaynaklanan erozyon (40-80 ft/s hızlarda 0,5-4 lb/gal kum konsantrasyonları), asit ön yıkamalarından ve sürtünme azaltıcılardan kaynaklanan kimyasal saldırı ve yılda yüzlerce aşamada tekrarlanan basınçlandırma döngülerinden kaynaklanan yorgunluk.
Gövde ve Başlık Malzemeleri
main header body of a frak manifoldu Tipik olarak AISI 4130 veya 4140 kromlu çelikten dövülür, minimum 75.000–100.000 psi akma dayanımına (API 6A'ya göre Sınıf L veya Sınıf P) kadar ısıl işleme tabi tutulur. Dövme yapı zorunludur; dökme demir veya kaynaklı imalatlar, kırılma hizmetinin döngüsel yorulma yüklemesine güvenilir bir şekilde dayanamaz. Dövme, dökümleri yorulma çatlamasına duyarlı hale getiren iç boşlukları ve yönlü tanecik zayıflıklarını ortadan kaldırır.
Ekşi servis uygulamaları için (H₂S mevcut), malzemelerin sülfit stres çatlamasını önlemek için maksimum sertliği 22 HRC ile sınırlayan NACE MR0175 / ISO 15156 gerekliliklerini karşılaması gerekir. Ekşi servis frak manifoldus Yüksek mukavemetli alaşımlar yerine kontrollü kimyaya sahip düşük alaşımlı karbon çelikleri kullanın ve ekşime direnci karşılığında daha düşük basınç değerlerini kabul edin.
Erozyondan Korunma Teknolojileri
Propant erozyonu birincil aşınma mekanizmasıdır. frak manifoldu özellikle akış hızının ve türbülansın zirve yaptığı T bağlantı noktalarında, dirseklerde ve valf yuvalarında. Üç temel erozyon azaltma stratejisi kullanılmaktadır:
- Değiştirilebilir aşınma manşonları: Yüksek erozyon bölgelerinde iç deliği kaplayan karbür veya sertleştirilmiş çelik uçlar. Bunlar, manifold gövdesinin tamamını değiştirmeye gerek kalmadan programlı bakım sırasında değiştirilebilen sarf malzemeleri olarak tasarlanmıştır. Standart bir aşınma manşonunun, propant konsantrasyonuna ve tipine bağlı olarak 200-500 frak aşamalı bir hizmet ömrü vardır.
- Tungsten karbür valf trimi: Frac servisindeki sürgülü vanalar ve tapalı vanalar, 1.500-2.400 HV Vickers sertliğine sahip tungsten karbür yuvalar ve trim bileşenleri kullanır; bu, içlerinden akan 100 gözenekli kuvars kumu propantından (yaklaşık 800 HV) çok daha serttir.
- Akış yolu geometrisi optimizasyonu: Çağdaş frak manifoldu Tasarımlar, iç delik geometrisini optimize etmek, bağlantı noktalarındaki türbülansı %20-40 oranında azaltmak ve aşınmayla ilgili bakımlar arasındaki ortalama süreyi uzatmak için hesaplamalı akışkan dinamiği (CFD) kullanır.
Frac Manifold Operasyonları: Donanım Hazırlama, İş Öncesi Test ve Aşama Uygulaması
için uygun operasyonel prosedür frak manifoldu ekipman özellikleri kadar önemlidir. Sahadaki ekipman arızalarının çoğunluğu, ekipman kusurlarından değil, prosedür hatalarından (yetersiz basınç testi, uygun olmayan valf sıralaması veya bağlantı yapısı arızaları) kaynaklanır.
İş Öncesi Basınç Testi Protokolü
Her frak manifoldu düzenek, her işten önce beklenen maksimum arıtma basıncına veya manifoldun nominal çalışma basıncına (hangisi daha düşükse) kadar basınç testine tabi tutulmalıdır. Standart protokol şunları içerir:
- Düşük basınç testi (200–500 psi): Tüm bağlantıların düzgün şekilde yapıldığını ve vanaların yerine oturduğunu doğrulayın. Devam etmeden önce sıfır basınç kaybıyla 10 dakikalık bir bekletme gereklidir.
- Yüksek basınç testi (MAWP'ye veya beklenen maksimum tedavi basıncına göre): bir 10-minute hold at full test pressure with no more than 50 psi decay allowed. Any decay greater than this requires immediate investigation and re-test before operations begin.
- Valf fonksiyon testi: Her izolasyon valfi, düzgün çalıştığını doğrulamak için basınç altında açılıp kapatılır. Diferansiyel basıncı tutamayan bir valf, hizmet dışı bırakılır ve bypass edilir veya değiştirilir.
- PRV ayar noktası doğrulaması: pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.
Aşama Uygulaması: Frac İşi Sırasında Valf Yönetimi
Bir kırılma aşamasında, frak manifoldu Operatör, giriş ve çıkış valfi konumlarının gerçek zamanlı olarak yönetilmesinden sorumludur. Standart işletim prosedürü şunları gerektirir:
- Pompalar çalışırken asla aşağı akış (kuyu tarafı) vanasını kapatmayın: Pompalar çalışır durumdayken kuyu çıkışının kapatılması bir "ölü nokta" durumu yaratır; saniyeler içinde pompa kapatma basıncını aşan basınç artışları, potansiyel olarak manifold MAWP'sini aşar. Kuyu tarafındaki vanalar kapatılmadan önce tüm pompa üniteleri kapatılmalıdır.
- Sıralı pompa bağlantısı: Pompalar, ayrı giriş valfleri aracılığıyla birer birer çevrimiçi hale getirilerek operatörün sonraki pompaları eklemeden önce basınç tepkisini izlemesine ve manifoldun bütünlüğünü doğrulamasına olanak sağlanır.
- Fermuar manifoldu değiştirme prosedürü: Bir fermuar işleminde kuyular arasında geçiş yaparken, alıcı kuyunun vanası, arıtma kuyusunun vanası kapatılmadan önce açılır; böylece sürekli akış sağlanır ve vana ve bağlantı parçasının aşınmasını hızlandıran basınç darbesi olayları önlenir.
Yeni Nesil Frac Manifold Teknolojisi: Otomasyon ve Uzaktan Çalıştırma
frak manifoldu endüstrinin uzaktan ve özerk kuyu sahası operasyonlarına doğru yönelmesiyle önemli bir teknolojik dönüşümden geçiyor; bu eğilim, işgücü maliyetleri, HSE hususları ve elektrikli kırma (e-frac) yayılımlarının entegrasyonuyla hızlanan bir trend.
birutomated Valve Control Systems
Yeni nesil frak manifoldus arıtma vanından kontrol edilen hidrolik veya elektrikle çalıştırılan valfleri entegre ederek, personelin kuyu başının yakınındaki yüksek basınç bölgesinde manifold valflerini manuel olarak çalıştırma ihtiyacını ortadan kaldırır. Otomatik valf sistemleri, fermuar anahtarı sırasını manuel çalıştırmada 30-60 saniyeye karşılık 5 saniyeden kısa bir sürede gerçekleştirebilir, bu da kuyu geçişleri sırasında NPT'yi ve basınç dalgalanmasını azaltır.
birdvanced control systems include interlock logic that prevents operators from inadvertently creating deadhead conditions — if a command to close a well-side valve is issued while pumps are above a pre-set flow rate threshold, the system alerts the operator and requires confirmation before executing the command.
Entegre Sensör Dizileri ve Kestirimci Bakım
Modern frak manifoldu Tasarımlar, yüksek erozyon bölgelerine ultrasonik duvar kalınlığı sensörleri yerleştirir ve gerçek zamanlı aşınma verilerini tedavi aracına iletir. İzlenen bir konumdaki duvar kalınlığı önceden belirlenmiş bir eşiğin (genellikle orijinal tasarım kalınlığının %80'i) altına düştüğünde sistem, bir arıza meydana gelmeden önce bileşeni bir sonraki programlı bakım penceresinde inceleme veya değiştirme için işaretler.
bircoustic emission sensors can detect micro-cracking in manifold bodies before cracks propagate to a through-wall condition, providing early warning of fatigue damage that visual inspection would miss. Industry data indicates that predictive maintenance programs based on continuous sensor monitoring can extend average frak manifoldu hizmet ömrünü %20-35 artırır ve planlanmamış ekipman arızalarını %60'ın üzerinde azaltır.
Frac Manifold Denetimi ve Bakımı: Endüstri Standartlarının Gerektirdiği Şeyler
Frac manifolduu denetim ve bakım gereksinimleri, API RP 7L, API 16C ve operatöre özel QA programları tarafından yönetilir. Manifold arızasının sonuçları (yüksek basınçlı sıvı salınımı, potansiyel tutuşma ve personel yaralanması) uyumluluğu tartışmasız hale getirir.
- İş sonrası görsel inceleme: birfter each frac job, all external surfaces, connection points, valve stems, and pressure gauges are visually inspected for leaks, mechanical damage, erosion grooves, and corrosion. Any fitting showing visible erosion at the OD is removed from service for dimensional inspection.
- Ultrasonik kalınlık testi (UT): Minimum duvar kalınlığı, kalibre edilmiş ultrasonik göstergeler kullanılarak tüm yüksek erozyon bölgelerinde (t bağlantı noktaları, dirsekler, valf gövdeleri) ölçülür. Hesaplanan minimum duvar kalınlığının (ASME B31.3 veya API 6A uyarınca) altındaki ölçümler, hizmetten derhal kaldırılmayı gerektirir.
- Manyetik parçacık muayenesi (MPI) veya boya penetrant testi (DPT): Yüzey kıran çatlakları tespit etmek için kaynak bölgelerinde, dişli bağlantılarda ve gözlemlenen erozyon alanlarında gerçekleştirilir. Manyetik malzemeler için MPI tercih edilir; DPT manyetik olmayan alaşımlarda kullanılır.
- Tam yeniden sertifikalandırma hidrostatik testi: Yıllık olarak veya herhangi bir onarımdan sonra, minimum 10 dakikalık bekletme için 1,5 × çalışma basıncında gereklidir. Yeniden sertifikalandırma kayıtları belirli manifold seri numarasına göre izlenebilir olmalı ve ekipmanın hizmet ömrü boyunca saklanmalıdır.
- Valfin yeniden inşası ve değiştirilmesi: Frac manifold servisindeki sürgülü vanalar genellikle 150-300 çalışma döngüsünden sonra (basınç altında açma/kapama) yuva ve contanın değiştirilmesini gerektirir. Ertelenmiş valf bakımı, aktif durumdaki servis sırasındaki valf sızıntılarının başlıca nedenidir. frak manifoldus .
Sıkça Sorulan Sorular: Frac Manifoldları
S1: Frac manifold ile işlem gören demir arasındaki fark nedir?
bir frak manifoldu pompa akışlarını toplayan ve bunları bireysel kuyu bağlantılarına yönlendiren merkezi dağıtım merkezidir. "Demirin işlenmesi", manifold çıkışını kuyu başına bağlayan yüksek basınçlı boru bölümlerini, çekiç bağlantılarını ve dirsekleri ifade eder. Manifold, bir kızak veya römork üzerine monte edilmiş sabit bir düzenektir; Demirin işlenmesi, her iş için farklı şekilde yapılandırılan, manifold ile kuyu başı arasındaki saha teçhizatlı borulardır. Her ikisinin de aynı çalışma basıncına göre derecelendirilmesi gerekir ancak akış yolunda temelde farklı işlevlere hizmet ederler.
S2: Bir frak manifolduu kaç tane pompa kamyonunu idare edebilir?
Standart frak manifoldus 8–24 giriş portuyla tasarlanmıştır. Permiyen Havzasındaki tipik bir büyük ped tamamlamasında 18-24 pompa ünitesi kullanılır ve bu da en az bu kadar giriş bağlantısına sahip bir manifold gerektirir. Her bir giriş portu, bir pompa kamyonunun tam nominal akış hızını idare eder; çalışma basıncında genellikle birim başına 25-50 bpm. Manifoldun ana deliği, en yüksek toplam akışın (tüm aktif pompaların toplamı), propant yüklü akış altında çelik için erozyon eşiği olan 30-40 ft/s'yi aşan sıvı hızı üretmeyeceği şekilde boyutlandırılmalıdır.
S3: Frac manifold terminolojisinde "füze" nedir?
bir "missile" (sometimes called a "frac missile" or "missile manifold") is an older, simpler style of frak manifoldu birden fazla giriş ve çıkış portuna sahip, ancak minimum entegre valf kontrolüne sahip tek bir uzatılmış başlık gövdesinden oluşur. Adını ilk tasarımların silindirik şeklinden almaktadır. Modern manifold sistemleri, üstün akış kontrol kapasitesi nedeniyle yüksek aşamalı kaya gazı operasyonlarında büyük ölçüde füzelerin yerini almıştır, ancak füzeler, maliyet minimizasyonunun birincil itici güç olduğu daha basit konvansiyonel frac operasyonları için kullanılmaya devam etmektedir.
S4: Bir pompa eklendiğinde veya çıkarıldığında frac manifoldu basınç artışını nasıl karşılar?
Yayılıma bir pompa eklendiğinde çıkış vanası frak manifoldu Pompa manifolda bağlanmadan önce hat basıncına getirilirken yavaşça açılır - aniden açılmaz. 10-30 saniye süren bu "yumuşak bağlantı" prosedürü, yüksek basınç pompasının aniden farklı basınçtaki bir manifolda bağlanması durumunda meydana gelebilecek hidrolik darbe olayını önler. Modern otomatik manifold sistemleri, giriş valfi basınç dengeleme mantığını içerir: valf, karşısındaki basınç farkı 500 psi'nin altına düşene kadar tam olarak açılmaz, bu da düzgün bir basınç geçişi sağlar.
S5: Bir frac manifoldunun hangi sertifikaları taşıması gerekir?
bir properly certified frak manifoldu Şunlara ilişkin belgeleri taşımalıdır: tüm basınç içeren bileşenler için API 6A veya API 16C basınç sınıfı uyumluluğu; basınç içeren tüm parçaların ısı ve parti numaralarına kadar izini süren malzeme test raporları (MTR'ler); Nitelikli bir denetçi tarafından imzalanmış hidrostatik test sertifikası; valf performans testi sertifikaları; ve geçerli olduğu durumlarda, ekşi hizmet için NACE MR0175 uyumluluk belgeleri. Bazı operatörler ayrıca kendi konumlarına yerleştirilmeden önce tanınmış bir denetim kuruluşu tarafından üçüncü taraf ekipman denetimine (TPEI) ihtiyaç duyar.
S6: Frac manifoldunun üretim manifoldundan farkı nedir?
Her ikisi de sıvı dağıtım sistemleri olmakla birlikte, frak manifoldu ve bir üretim manifoldu, tasarım ve servis gereksinimleri açısından temel olarak farklıdır. bir frak manifoldu aşındırıcı propant yüklü sıvılarla kısa süreli, döngüsel pompa servisi için tasarlanmış geçici, yüksek basınçlı (10.000–20.000 psi) bir sistemdir. Üretim manifoldu, üretilen hidrokarbonların sürekli kararlı durum akışı için tasarlanmış kalıcı, daha düşük basınçlı (tipik olarak 1.000–5.000 psi) bir sistemdir. Üretim manifoldları korozyon direncine ve uzun süreli sızdırmazlığa öncelik verir; frak manifoldus Basınç derecesine, erozyon direncine ve hızlı saha yeniden yapılandırmasına öncelik verin.
Sonuç: Frac Manifoldu Her Modern Tamamlama Operasyonunun Omurgasıdır
bir frak manifoldu Pasif bir boru parçasından çok daha fazlasıdır; hidrolik kırılma yayılımının hidrolik komuta merkezidir ve teknik özellikleri, bakımı ve işletimi doğrudan iş verimliliğini, personel güvenliğini ve tamamlama kalitesini belirler. Formasyonunuz ve çalışma koşullarınız için doğru manifold tipini (tek hazneli, fermuarlı veya birleşik), basınç sınıfını (10K, 15K veya 20K) ve malzeme spesifikasyonunu seçmek, önemli maliyet ve güvenlik sonuçları olan teknik bir karardır.
data makes a compelling case for investing in high-quality frak manifoldu ekipman: fermuar manifoldları tamamlanma NPT'sini %30-40 oranında azaltır, otomatik valf sistemleri manifoldla ilgili olayları %60'ın üzerinde azaltır ve öngörücü bakım programları ekipmanın servis ömrünü %20-35 oranında uzatır. Endüstri daha yüksek pompa sayılarına, daha yüksek arıtma basınçlarına ve eş zamanlı çok kuyulu operasyonlara doğru ilerlemeye devam ettikçe, kırılma manifoldu tamamlama ekipmanı yığınında yalnızca daha merkezi ve teknik açıdan daha zorlu hale gelecektir.
